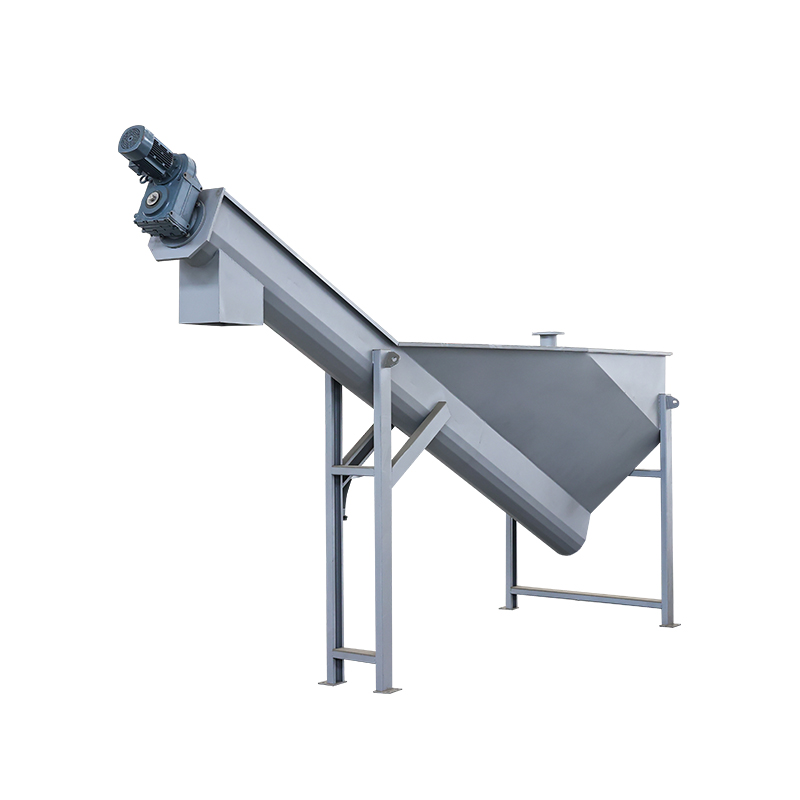

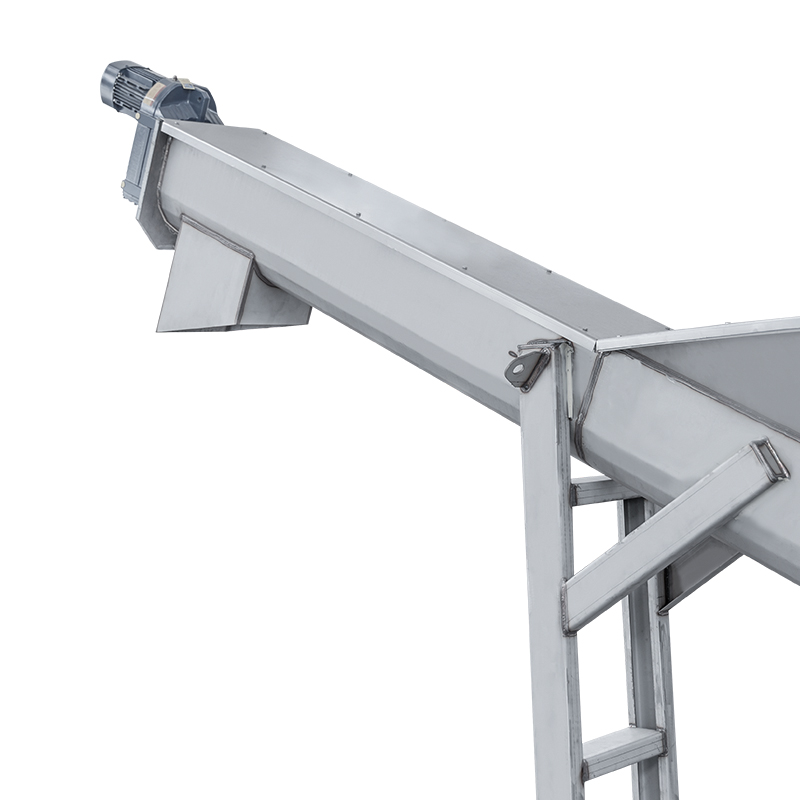

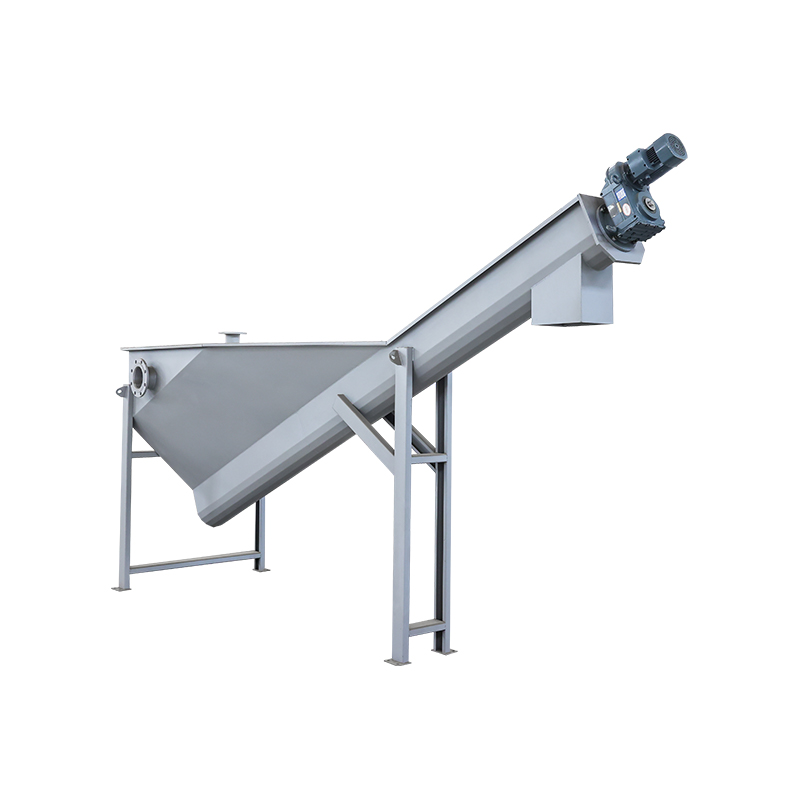

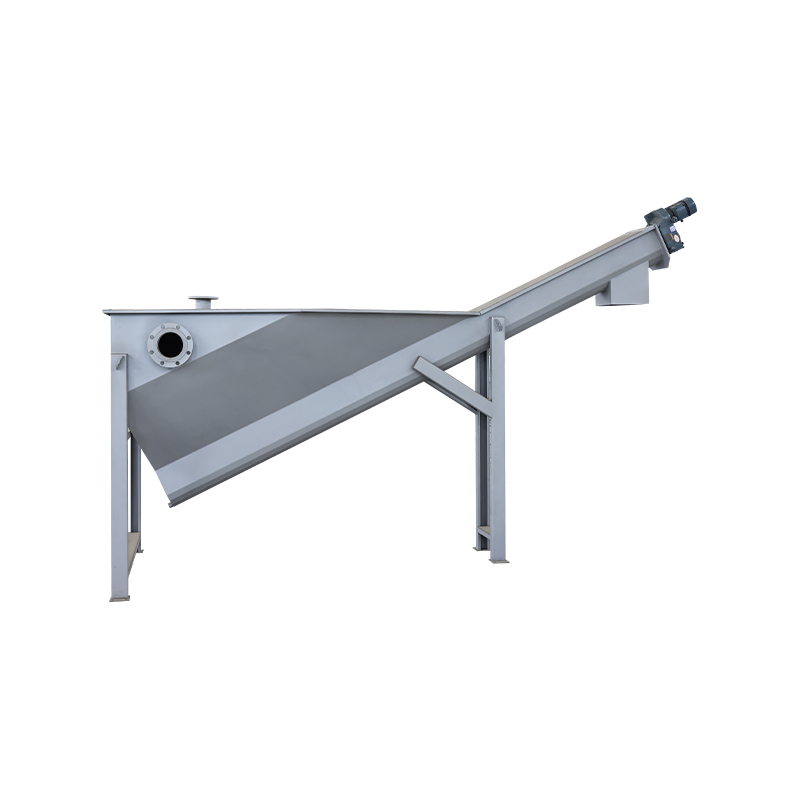

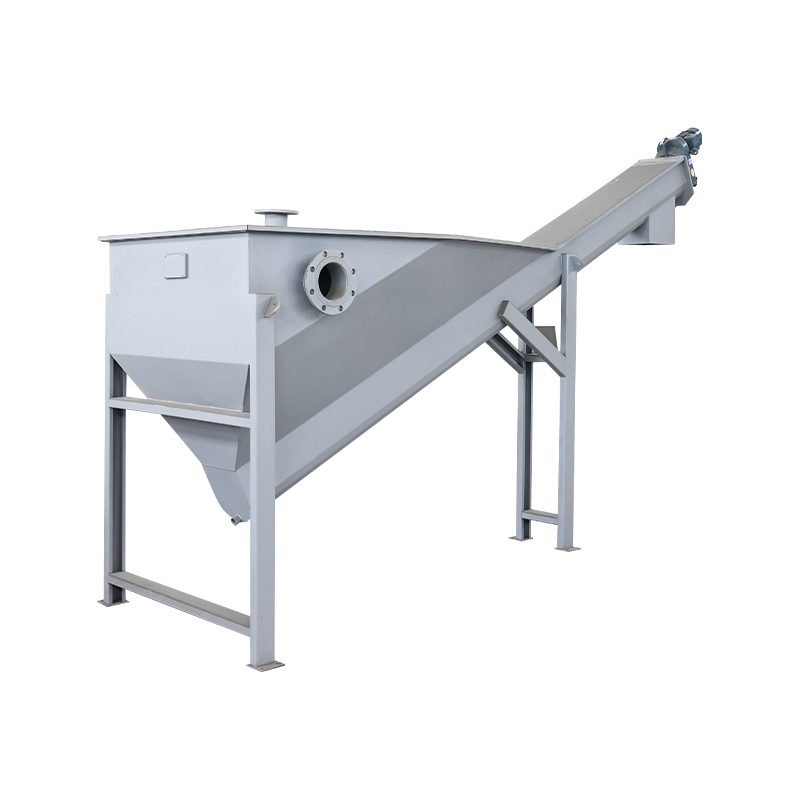

Der Sand-Wasser-Abscheider eignet sich zur Sandentfernung in Absetzbecken kommunaler Kläranlagen. Es wird hauptsächlich in Verbindung mit Zyklon-Absetzbecken, Sandentfernungsmaschinen oder Brückensaug-Sandsammlern zur Weiterverarbeitung des ausgetragenen Sand-Wasser-Gemisches eingesetzt.
· Das Antriebssystem verwendet wellenmontierte Parallelwellen-Stirnradgetriebe mit kompakter Struktur und reibungslosem, sicherem Betrieb.
· Die Rückgewinnungsrate für Partikel größer als 0,2 mm erreicht nach der Trennung bis zu 96 %;
· U-förmige Mulden sind mit verschleißfesten Auskleidungen ausgekleidet, was eine lange Lebensdauer und einen einfachen Austausch gewährleistet;
· Der vollständig geschlossene Betrieb sorgt für günstige Umgebungsbedingungen. Der Rahmen wird mit Dehnschrauben befestigt, sodass keine eingebetteten Anker erforderlich sind.

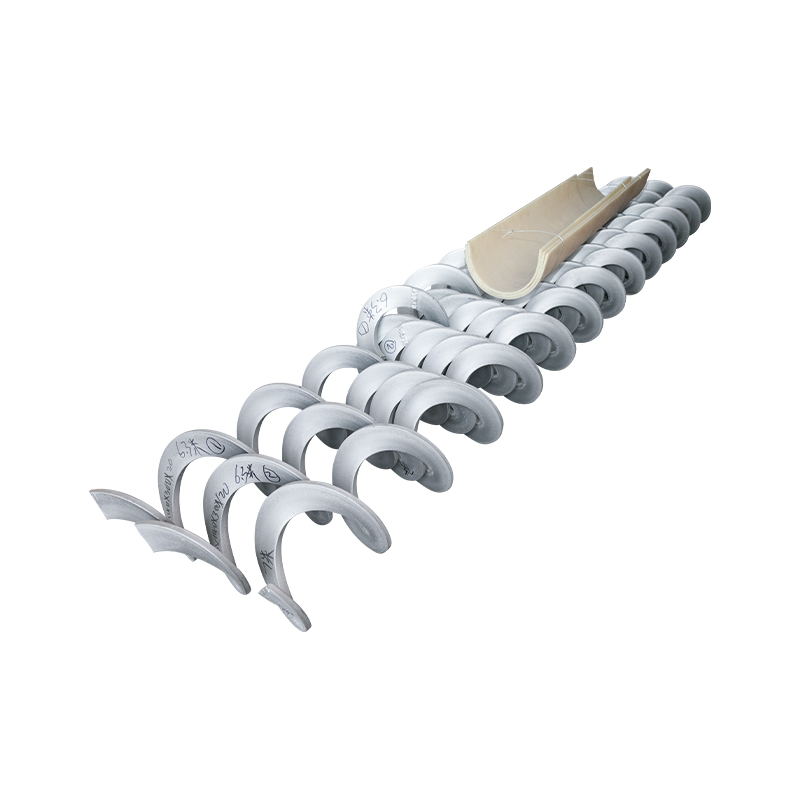

Dieses Gerät verwendet einen wellenlosen Schraubenmechanismus. Das Sand-Wasser-Gemisch wird dem Abscheider von oben zugeführt. Der Kies setzt sich durch die Schwerkraft in der Sand-Wasser-Trennrinne ab. Durch die Drehung der wellenlosen Schnecke wird der Kies nach und nach entlang einer 25 % U-förmigen Mulde in Richtung Auslass gedrückt. Anschließend fällt der Kies in einen Aufnahmezylinder für den externen Transport. Das abgeschiedene Wasser läuft aus dem Auslass der Trennwanne über, was die Betriebsumgebung verbessert und den externen Transport erleichtert.

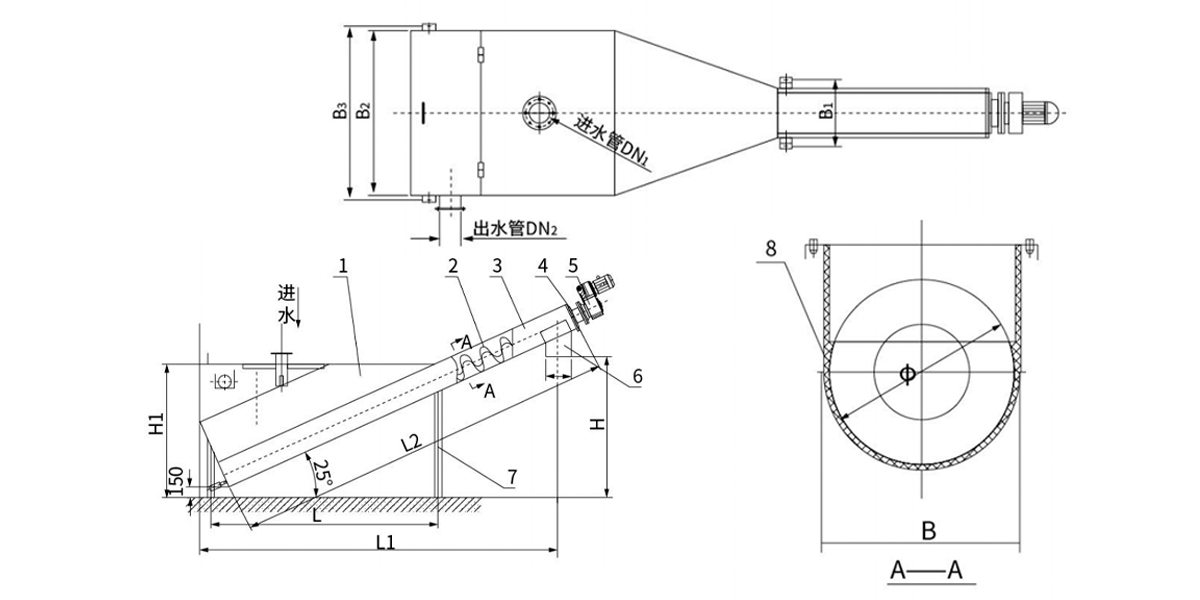

| 1 | Trenntank | 5 | Antriebseinheit |
| 2 | Spiralklinge | 6 | Sandauslass |
| 3 | U-förmiger Kanal | 7 | Stützrahmen |
| 4 | Lagergehäuse | 8 | Verschleißfestes Futter |
| Modell/Spezifikationen | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Schraubennenndurchmesser D (mm) | 260 | 300 | 350 | 400 | ||
| Schraubendurchmesser M (mm) | 235 | 285 | 320 | 385 | ||
| Verarbeitungskapazität Q (L/s) | 5~12 | 12~20 | 20～27 | 27~35 | ||
| Einbauwinkel α (°) | 25 | |||||
| Schneckendrehzahl n (U/min) | ≈4,8 | |||||
| Motorleistung N (kW) | 0.37 | 0.55 | 0.75 | |||
| Rückgewinnungsrate (Partikelgröße ≥0,2 mm) | ≥96 | |||||
| Feuchtigkeitsgehalt nach Sandabscheidung (%) | <65 | |||||
| Einbaumaße (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B₃ | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L₁ | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Sandabscheider: Wird hauptsächlich als unterstützende Ausrüstung für Sandkammern in Abwasseraufbereitungsanlagen verwendet, um Sandpartikel abzutrennen und zu reinigen.
Anwendungsbereich:
1. Kommunaler Umweltschutz: Sandwasserabscheidung in Zyklon-Sandfängen oder belüfteten Sandfängen großer und mittlerer Kläranlagen.
2. Industrielles Abwasser: Sandentfernung in Wasseraufbereitungsanlagen und Sandbehandlung in Abwässern der Lebensmittelverarbeitung.
Mit einer starken technischen Basis und einem ISO-zertifizierten Qualitätssystem hilft Hengye Kunden aus verschiedenen Branchen, die Behandlungseffizienz zu verbessern, Betriebskosten zu senken und globale Umweltstandards zu erfüllen.
