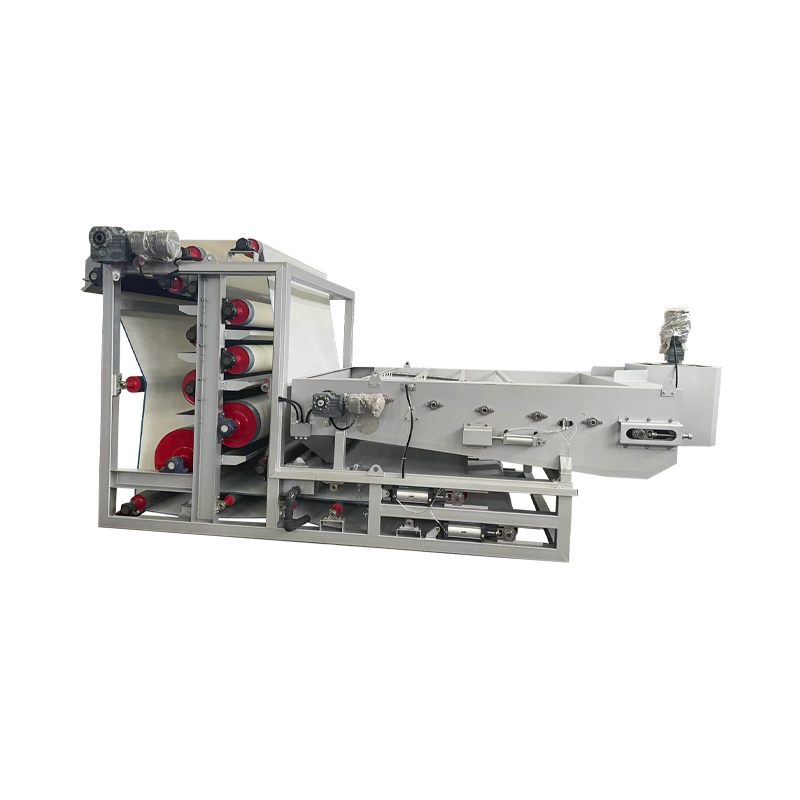

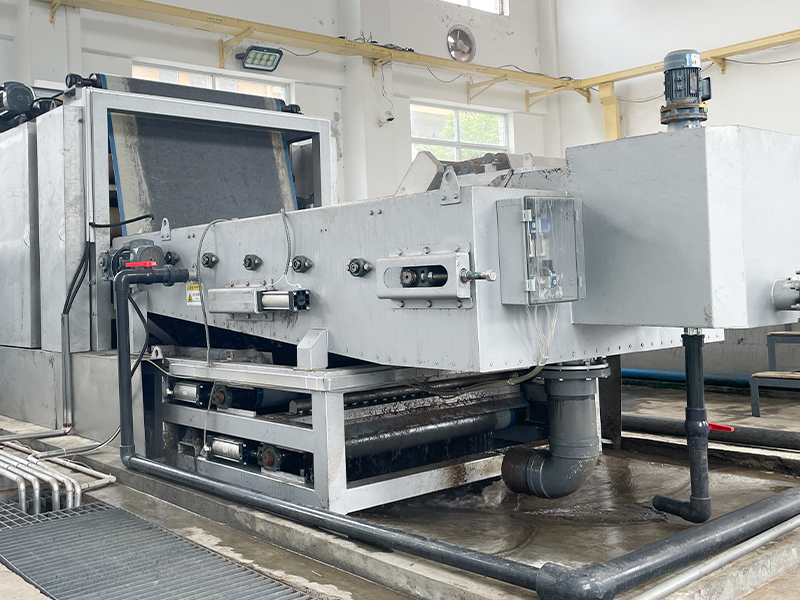

Die Bandfilterpresse ist ein kontinuierliches, hocheffizientes Schlammbehandlungsgerät, das Konzentrations- und Filtrationsfunktionen integriert. Es eignet sich zum Entwässern und Trennen verschiedener abgesetzter oder suspendierter Materialien und wird häufig bei der Schlammentwässerung in Branchen wie Chemieingenieurwesen, Metallurgie, Bergbau, Lebensmittelverarbeitung, Papierherstellung, kommunaler Abwasserbehandlung und Entwässerung eingesetzt.
· Die Anlage integriert Schlammeindickung und Filterpressung in einem einzigen Prozess und reduziert so die Investitionskosten für Eindickungstanks.
· Hoher Automatisierungsgrad mit pneumatischer Filterbandausrichteinrichtung.
· Verwendet eingedicktes Filtrat oder recyceltes Wasser zum Spülen, wodurch die Betriebskosten gesenkt werden.
· Einfacher Prozessablauf mit starker Anpassungsfähigkeit, rationaler Struktur, kompakter Stellfläche, kurzer Schlammverweilzeit und hoher Behandlungseffizienz.

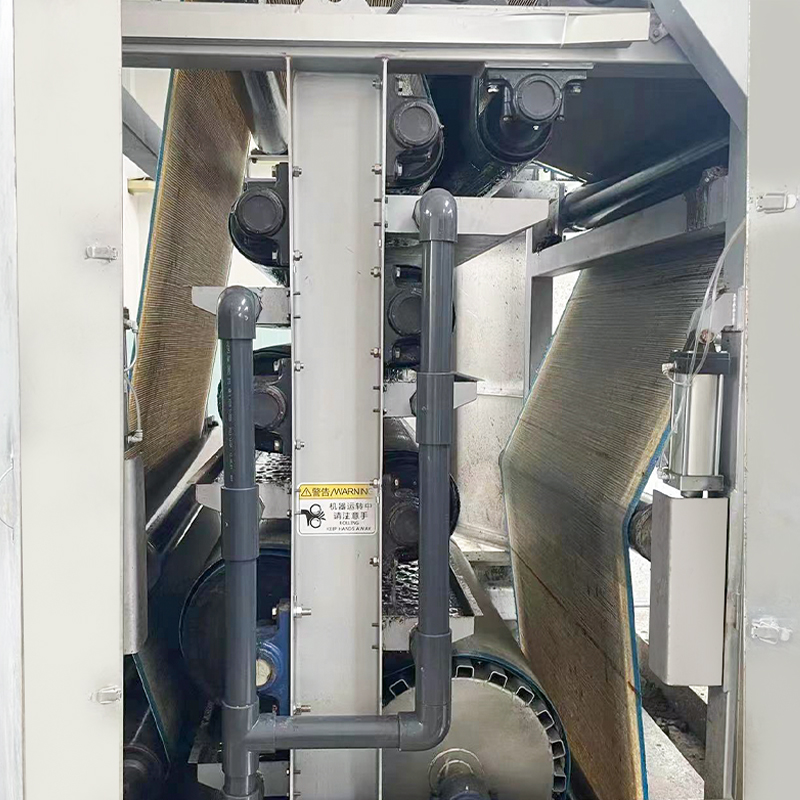

Die Bandfilterpresse besteht im Wesentlichen aus einem Rahmen, einer Kraftübertragungseinheit, einem Vorpress-Entwässerungsabschnitt, einem Press-Entwässerungsabschnitt, oberen/mittleren/unteren Filterbändern, einer Filterbandwaschvorrichtung, Führungsrollen, einer Filterkuchen-Entladevorrichtung, einer Ausrichtungsvorrichtung, einer Spannvorrichtung, einer Flockungsmittelmischvorrichtung, einer Filtratsammelschale und einem elektrischen Schaltschrank.

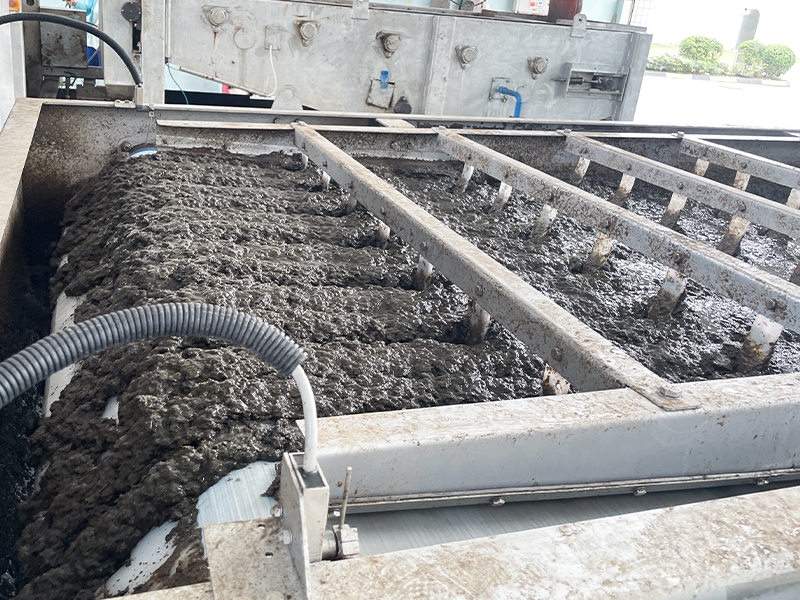

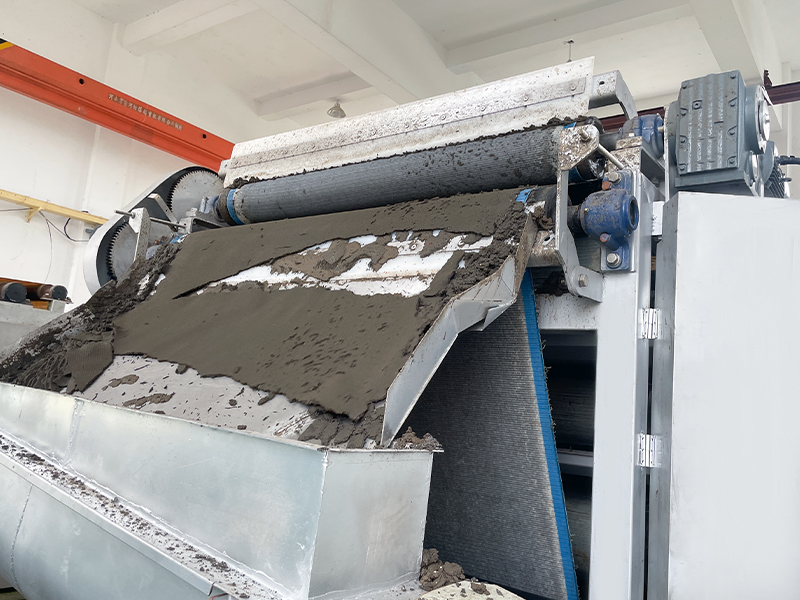

Das Funktionsprinzip der Siebbandpresse ist wie folgt: Ausgeflockte Schwebstoffe und mit Flockungsmittel vermischter Schlamm gelangen in den Entwässerungsmechanismus. Unter der kombinierten Wirkung von Schwerkraft und Kompression wird der Schlamm invertiert, um den größten Teil des freien Wassers im Konzentrationsbereich zu entfernen. Der vorentwässerte Schlamm wird über einen Einfülltrichter gleichmäßig auf dem Filterband verteilt und gelangt zur Vorpressentwässerung in den Doppelschicht-Filterbandspalt. Anschließend durchläuft es eine Reihe von Presswalzen, deren Durchmesser absteigend angeordnet sind, wodurch der Filterkuchen zunehmend zunehmenden Kompressions- und Scherkräften ausgesetzt wird, um zusätzliches freies Wasser und teilweise Kapillarwasser zu entfernen. Das entwässerte Material wird schließlich durch den Auslass am hinteren Ende der Maschine ausgetragen.

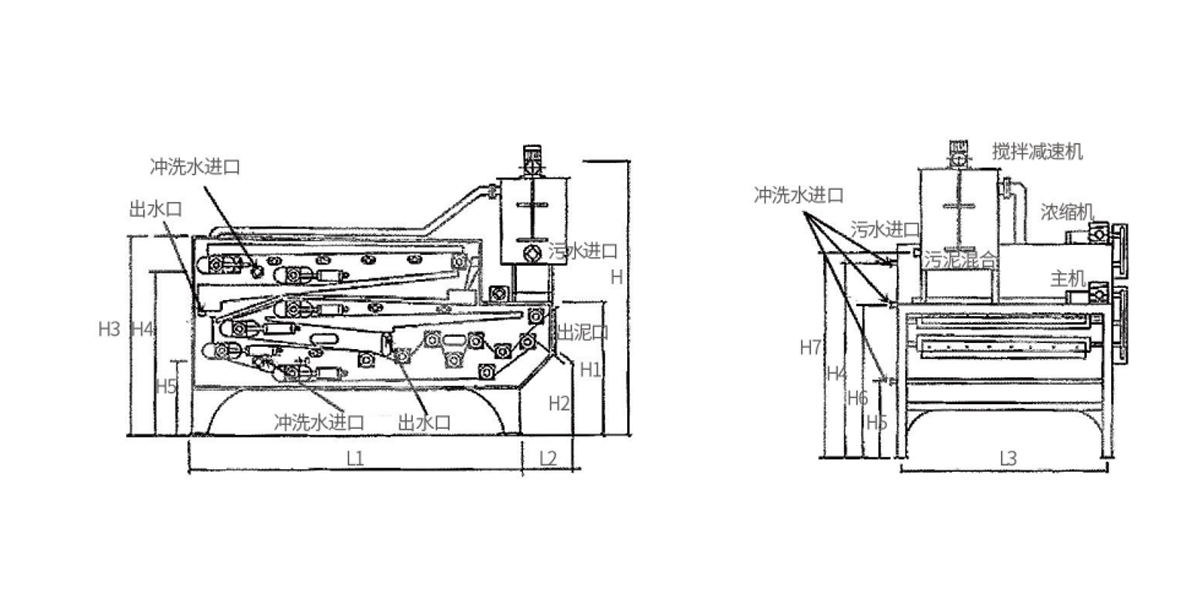

Hinweis: Dieses Diagramm dient nur zu Installationszwecken und ist nicht als Konstruktionszeichnung gedacht. Die Konfiguration der Fundamentverstärkung und die spezifischen Betonanforderungen müssen vom Benutzer auf der Grundlage der örtlichen Bodenbedingungen bestimmt werden.
| Modell | Gürtelbreite (mm) | Geschwindigkeit der Filterbandlinie (m/min) | Feuchtigkeitsgehalt des Futters (%) | Feuchtigkeitsgehalt des Filterkuchens (%) | Gesamtverarbeitungskapazität (m³/h) | Gesamtes Spülwasservolumen (m³/h) | Geräteabmessungen (L×B×H)(mm) | Spülwasserdruck (MPa) |
| ZBDY-500 | 500 | 1,0 ~ 5,0 | ≈99 | ≤80 | 2~5 | 8~10 | 3050×1100×2800 | ≥0,5 |
| ZBDY-1000 | 1000 | 7~10 | 12~15 | 3050×1600×2800 | ≥0,5 | |||
| ZBDY-1500 | 1500 | 8~15 | 15~20 | 3050×2100X2800 | ≥0,5 | |||
| ZBDY-2000 | 2000 | 10~20 | 20~22 | 3050×2600×2800 | ≥0,5 | |||
| ZBDY-2500 | 2500 | 15~30 | 25~32 | 4050×3150×2960 | ≥0,5 | |||
| Die oben genannten Parameter dienen als Referenz für den Benutzer. Spezifische Konfigurationen und Parameter müssen an die tatsächlichen Gegebenheiten vor Ort angepasst werden. | ||||||||
 |  |  |
