Sedimentationstank mit geneigtem Rohr
Integrierte Sedimentationstanks mit geneigtem Rohr nutzen das Prinzip, dass sich Schwebstoffe im Wasser schneller nach unten absetzen als die Aufwärtsströmungsgeschwindigkeit oder dass ihre Absetzzeit kürzer ist als die Abflusszeit des Wassers aus dem Tank, wodurch eine Trennung aus der Strömung zur Erzielung einer Wasserreinigung ermöglicht wird. Sie entfernen Schwebstoffe durch natürliche Sedimentations- oder Koagulations-Flockungsprozesse.
Sedimentationstanks werden nach Fließrichtung in horizontale und vertikale Typen eingeteilt. Die Sedimentationseffizienz hängt von der Wassergeschwindigkeit im Tank und der Verweilzeit ab. Um die Leistung zu steigern und den Platzbedarf zu verringern, werden üblicherweise Konstruktionen wie Gegenstrom-Sedimentationstanks mit geneigten Wabenrohren, beschleunigte Klärtanks und Impulsklärtanks eingesetzt. Sedimentationstanks werden häufig in der Abwasseraufbereitung eingesetzt.

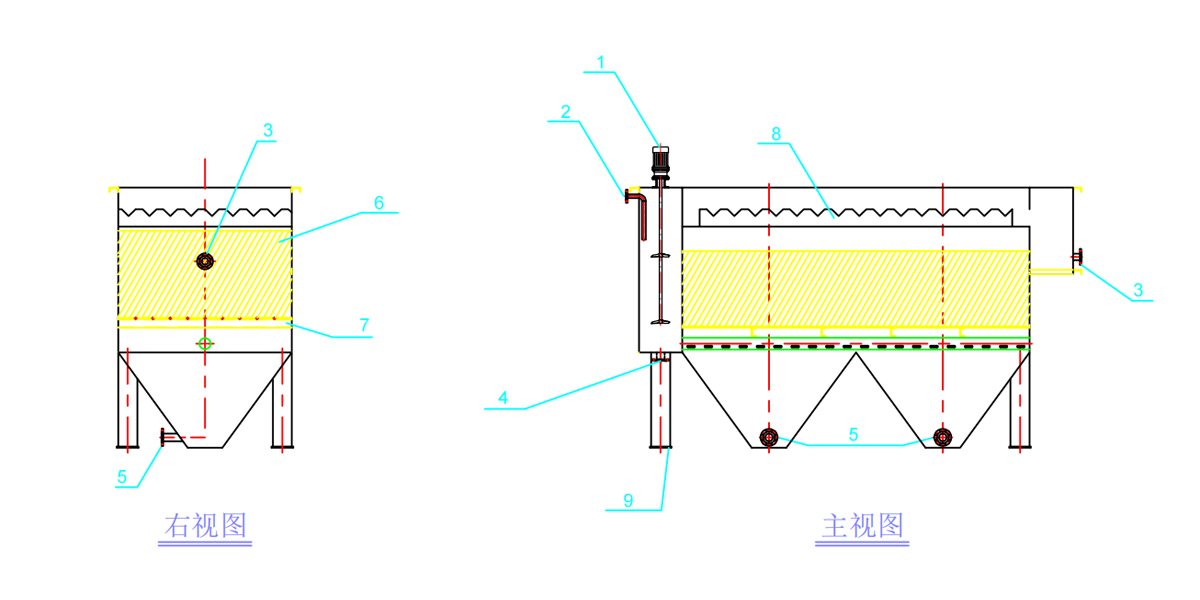

Ein Sedimentationsbecken mit horizontaler Strömung besteht aus drei Komponenten: Einlass- und Auslassöffnungen, dem Strömungsabschnitt und einem Schlammtrichter. Der Tank hat einen rechteckigen Querschnitt mit Ein- und Auslässen an gegenüberliegenden Enden. Ein Einlasskanal verwendet typischerweise einen Einlass vom Eintrittstyp. Durch gleichmäßig verteilte Einlauföffnungen gelangt Wasser in den Tank. Um eine gleichmäßige Verteilung des Wasserstroms über den Behälterquerschnitt zu gewährleisten, ist hinter den Einlauföffnungen eine Prallplatte angebracht. Der Auslass verfügt üblicherweise über ein Überlaufwehr, um sicherzustellen, dass abgesetztes, geklärtes Wasser gleichmäßig über die gesamte Beckenbreite in den Auslasskanal fließt. Vor dem Wehr sind eine Schwimmschlammrinne und ein Ablenkblech installiert, um den Oberflächenschlamm abzufangen. Der Fließabschnitt bildet den Hauptkörper des Beckens. Die Breite und Tiefe des Beckens muss eine gleichmäßige Strömungsverteilung entlang des Überlaufabschnitts gewährleisten und eine langsame, stabile Bewegung bei der Auslegungsgeschwindigkeit aufrechterhalten. Der Schlammtrichter sammelt abgesetzten Schlamm und befindet sich normalerweise unterhalb des Tankbodens in der Nähe des vorderen Bereichs. Ein Schlammablassrohr am Boden des Trichters ermöglicht die regelmäßige Entfernung des Schlamms.
